Источники бесперебойного
питания (ИБП)

Классификация ИБП

1. Резервные ИБП (off-line, back-UPS, standby)
Обычные ИБП для защиты простых устройств, типа персонального компьютера

2. Линейно-интерактивные ИБП (line-interactive)
ИБП со стабилизатором напряжения, регулирующего уровень входного напряжения.

3. ИБП с двойным преобразованием напряжения (on-line, double conversation)
Профессиональные ИБР большой мощности. Используются для защиты серверного оборудования и других критически важных устройств

Как правильно подобрать ИБП

При выборе ИБП учитываются следующие факторы:

1. Потребляемая мощность оборудования
2. Необходимое время автономной работы от батарей

Выбор ИБП по мощности

Выходная мощность ИБП измеряется в ваттах или вольт-амперах.

— Мощность ИБП в вольт-амперах (ВА). Это полная мощность, потребляемая из сети
— Мощность ИБП в ваттах (Вт). Это активная мощность, которая преобразуется в энергию

Чтобы определить мощность ИБП, нужно знать коэффициент мощности подключаемого оборудования (отношение активной мощности к полной). Этот показатель может иметь значение от 0,55 до 0,96. Производители ИБП обычно считают коэффициент мощности равным 0,6.

Например, ИБП на 1500ВА рассчитан на нагрузку с активной мощностью до 900Вт (1500*0,6).

Однако у современных блоков питания с коррекцией КМ (PFC) эта характеристика может быть выше.

При расчете мощности ИБП мы суммируем активные мощности подключаемых устройств и добавляем 25% запаса.

Выбор ИБП по времени автономной работы

Время, необходимое для корректного завершения работы оборудования в случае аварии в электросети.

Время автономной работы при определенной мощности нагрузки обычно указывается производителем ИБП.

Время автономной работы рассчитывается по формуле:

T [час] = C [А×час] *V [В] * η Кр * Кg / P [Вт], где:

• C — суммарная емкость АКБ ИБП в Ач (есть в паспорте);
• V — напряжение одного аккумулятора в В (есть в паспорте);
• η — КПД инвертора ИБП (в расчёте примеров используется КПД = 0.92Б который указывается в ТТХ ИБП);
• Кр — коэффициент глубины разряда 0,8 —0,9 (80%-90%), следует считать 80%;
• Кg — коэффициент доступной емкости (зависит от режима разряда и температуры, см. характеристики АКБ )
• P — средняя мощность подключенной к ИБП установки в Вт.

Поставка, монтаж и запуск ИБП высокой мощности

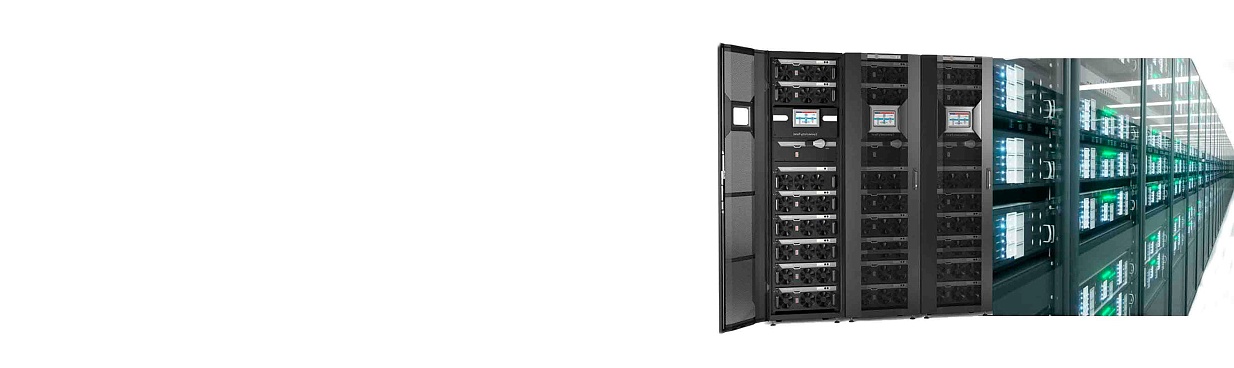

К источникам бесперебойного питания высокой мощности относят устройства от 10 до 800 кВт. С их помощью можно создавать высокопроизводительные системы, объединяя ИБП в группы.

Монтаж и пуско-наладка подобных систем требует опыта и квалификации исполнителя. Компания АйТек имеет в своем портфолио десятки проектов по организации систем бесперебойного электропитания, поставке и монтажу ИБП высокой мощности. Именно поэтому нам можно доверять подобные задачи.
